Escuadrón de buques anfibios y servicios

Mensaje por nick7777 el Vie Abr 08, 2016 4:51 pm

LST CLASE CAPANA










Astillero: Korea-Tacoma SY, Masan, Corea del Sur
Desplazamiento: 1.800 ton. (4.070 a plena carga)
Dimensiones: 104,8 x 15,4 x 3 m
Armamento: Un montajeOto Melara 40L70 Dardo y dos cañones Oerlikon GAM-B01 de 20mm
Planta Motriz: Dos motores diesel SEMT-Pielstick 16 PA 6V
Velocidad Máxima: 15 nudos
Autonomía: 7.500 mn a 13 nudos.
Tripulación: 13 oficiales, 104 SOPC y tropa alistada
Electrónica: Radar de navegación; director de tiro optrónico Alenia Elsag Medusa
Carga: Vehículos y suministros varios, 1.800 toneladas máximo. Cuatro LCVP. 10 oficiales y 192 infantes de marina.
Helicóptero Embarcado: Plataforma de vuelo para un helicóptero de tamaño medio
avatar
nick7777
Admin

Mensajes : 3613
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por nick7777 el Vie Abr 08, 2016 4:55 pm

DAMEN STAN LANDER 5612











La Armada de Venezuela ordenará al grupo holandés Damen Shipyards, la construcción ocho nuevos buques de carga multipropósito tipo Damen Stan Lander 5612, que se sumarán a tres en servicio y uno, actualmente, en proceso de alistamiento previo a su entrega.

A tal efecto, mediante resolución del Ministerio del Poder Popular para la Defensa, se designó al servicio desconcentrado Oficina Coordinadora de Apoyo Marítimo de la Armada (Ocamar), para la ejecución de los recursos asignados para la “Construcción de ocho buqes cargueros multiporpósitos portacontenedores modelo Damen Stan Lander 5612, con su soporte logístico”, por un monto total de inversión de 94.672.000,00 euros “equivalentes a” 132.540.800,00 dólares.

Asimismo, se delegó en el contralmirante Daniel Gilberto Perera León, en su carácter de director de Ocamar, la facultad de suscribir los documentos y ejecutar financieramente los compromisos necesarios para la administración, ejecución y desembolso de los recursos económicos asignados para el referido proyecto, cuya fuente de financiamiento es el Fondo de Desarrollo Nacional, S.A. (Fonden).

En operación
La Armada de Venzuela cuenta en la actualidad con tres buques tipo Damen Stan Lander 5612 en servicio, más uno en construcción cuya entrega se espera para el primer semestre de 2014.

El astillero cubano Damex Shipbuilding & Engineering, de Santiago de Cuba, operado por Damen Shipyards Group, ha sido el responsable la construcción de las cuatro unidades y se presume que lo será de las ocho restantes.

Estos barcos de carga miden 57,27 metros de eslora, doce metros de manga y tres metros de calado.

Pueden transportar 42 contenedores u otras cargas sobre cubierta, además de 220 m3 de combustibles y 197 m3 de agua potable, hasta alcanzar un peso muerto máximo de 740 toneladas. Cuentan en la proa con una rampa para la carga y descarga de vehículos. Son propulsados por dos motores diesel de 720 Hp, capaces de posibilitar una velocidad máxima de 11 nudos. Además, tienen capacidad de alojamiento para 16 tripulantes y están equipados con modernos sistemas de navegación y comunicación satelital.

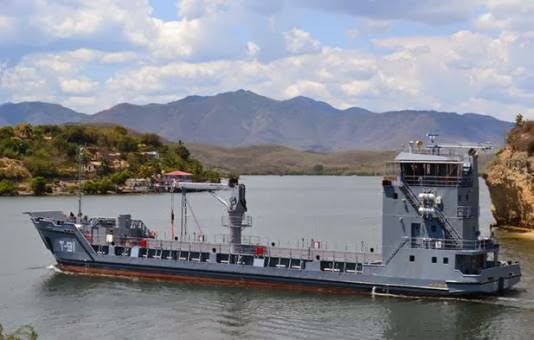

Los tres Damen Stan Lander 5612 ya operativos con la Armada venezolana están adscritos al Escuadrón de Buques de Apoyo y Sevicio del Comando de la Escuadra: Los Frailes (T-91), Los Testigos (T-92), y, Los Roques (T-93).
Fuente: Infodefensa.com


nick7777
Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

avatar
nick7777
Admin

Mensajes : 3613
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por nick7777 el Vie Abr 08, 2016 5:03 pm





fotos aportadas por el forista saeta en fmg
avatar
nick7777
Admin

Mensajes : 3613
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por nick7777 el Vie Abr 08, 2016 5:13 pm



El buque t-81,actualmente en recuperación:


CAPACIDADES:

El Ciudad Bolívar (T-81) es un buque de aprovisionamiento de combate, tipo AOR, que fue construido en los astilleros surcoreanos Hunday Heavy Industries, de Ulsan, por orden del gobierno venezolano y el cual entregado en diciembre de 2001.

Desplaza 9.750 toneladas a plena carga, por lo que es el buque de mayor porte de la Armada de Venezuela. Mide 137,50 m de eslora, 18 m de manga y 6,5 de calado. Dispone de dos estaciones de aprovisionamiento de líquidos en cada costado y en la popa tiene una cubierta de vuelo para helicópteros. Cuenta, en la sección de proa, de un punto para la instalación de un montaje doble antiaéreo OTOBreda/Bosfors 40 mm/70 Compact, y, en los costados, afustes para dos ametralladoras 12,7 mm.

Sus capacidades son las siguientes: 4.400 toneladas de fuel, 100 toneladas de gasolina JP5 de aviación, 500 toneladas de agua potable, 150 toneladas de municiones350 toneladas d mercancía seca, 8,9 toneladas de provisiones congeladas y 8,9 toneladas de provisiones refrigeradas.

http://www.infodefensa.com/latam/2014/02/13/noticia-armada-venezuela-recuperara-capacidades-buque-ciudad-bolivar.html
avatar
nick7777
Admin

Mensajes : 3613
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por nick7777 el Lun Abr 11, 2016 7:33 pm

LCU clase "margarita" :






Los "margarita" tienen estas características:







Especificaciones:
Astillero: Swiftships Shipbuilders LLC, Morgan City, La. EE.UU
Desplazamiento: 428 toneladas
Dimensiones: 39,63 x 10,97 x 10,3 m
Armamento: Dos ametralladoras Browning M2 t-18 de 12,7 mm
Propulsión: Dos G.M. Detroit DieseIs 1 6V149N dieseIs; 2 props; 1.800 bhp
Velocidad Máxima: 13 nudos
Autonomía: 3000 mn a 10 nudos
Tripulación: 4 oficiales y 17 marineros
Electrónica: Un radar de navegación Raytheon 6410
Carga: Vehículos, diversos suministros y pertrechos, 108 toneladas de combustible y 149 de agua. Rampa con capacidad de 60 ton. Grúa con capacidad de 156 ton.
avatar
nick7777
Admin

Mensajes : 3613
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por Chaco el Vie Jun 10, 2016 12:00 am

Compatriotas como ya sabemos en un futuro habrá que sustituir a los Buques Anfibios Clase “Capana”, motivado a las buenas relaciones que tenemos con DAME, donde esta empres fabrica un modelo de este tipo de unidad en 3 versiones, aquí les dejo un video para que lo tengan en consideración y deser necesario, podríamos ahondar mas en los mismos, como posibles sustitutos.

Damen LST 120


https://www.youtube.com/watch?v=jCTPSoaUtwk#t=171.883
avatar
Chaco
Admin

Mensajes : 7450
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por Chaco el Vie Jun 10, 2016 11:41 pm

Compatriotas estos seria a los que iria a sustituir Clase “Capana”, donde los nuevos deben ser con mejores capacidades y furtvosm hay otro modelos de origen Chino y Rusos, no se si complementarlo con otro tipo de unidad multi propósito como el Crosobe también de Damen, que seriviria de plataforma para los helos de apoyo como sanitarios.
Imagenes honor a su autor
avatar
Chaco
Admin

Mensajes : 7450
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

LST Clase Capana

Mensaje por gonzalojimenezm el Jue Sep 29, 2016 9:42 pm

T-62 Esequibo en la celebración de las fiestas de la Patrona de la Armada, Margarita 2.016

avatar
gonzalojimenezm

Mensajes : 134
Fecha de inscripción : 12/04/2016
Edad : 45
Localización : Venezuela

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por Chaco el Mar Nov 22, 2016 10:18 pm

Compatriotas para tener en claro las unidades anfibias de la ARB, de la Clase Los Frailes (Damen Stan Lander 5612), del tipo Buques Multiproposito tenemos ya operativas:

Unidades,        En Servicio.

- Los Frailes    (T-91), 15-03-2012
- Los Testigos (T-92), 18-11-2012.
- Los Roques  (T-93), Ultimo trimestre 2013
- Los Monjes   (T-94), 07-06-2014.






Donde también están por ser alistadas ocho más (08), de la misma Clase pero Damen Landing Ship Logistic 55 (LSL 55), las cuales una parte hasta donde oficialmente se sabe se están construyendo en los astilleros de Vietnam, los cuales llevan por nombre:



Unidades,          En espera por entrar en Servicio.

- Las Aves           (T-95).
- Las Chimadas    (T-96).
- Las Caracas      (T-97).

- Las Picudas       (T-98).
- Los Hermanos   (T-99).
- Los Palanquines(T-910).
- Los Tortuguillos (T-911).
- Los Venados     (T-912).






Con lo que tendremos una muy buena capacidad Unidades operativas en los próximos años, las cuales le darán a la ARB una muy buena capacidad anfibia. Aquí les dejos los enlaces para que chequen sus características técnicas.


http://products.damen.com/en/ranges/landing-ship/landing-ship-transport-80




http://products.damen.com/en/ranges/landing-ship/landing-ship-logistic-55
avatar
Chaco
Admin

Mensajes : 7450
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por Chaco el Miér Nov 23, 2016 12:37 am

Compatriotas para retomar la disertación sobre los posibles sustitutos de las 4 unidades del Clase “Capana”, donde los nuevos deben ser con mejores capacidades y furtivos, donde particularmente creo que el más conveniente podría ser el DAMEN LST 120, donde ya que se tiene buenas relaciones la ARB con dicha empresa y ya se están construyendo varias de dicho origen:

El a sustituir:



El sustituto:





Imagenes honor a su autor.


http://products.damen.com/en/ranges/landing-ship/landing-ship-transport-120



Como podemos ver igual que los Clase Capana tiene un área de anaviajé mas o menos de las mismas características, donde lleva 4 unidades de desembarco y una rampa  tanto puede desplegar unidades en el mar como la playa.


Como complemento para la ARB sería el Crossover XO Series, con el cual es una unidad que puede cumplir varios roles dentro de la ARB como:

Activación de un perfil operacional ancha

+ Guerra Marítima (AAW / ASuW / ASW)
+ Operaciones de Fuerzas Especiales / Anfibias
+ Auxilio Ayuda Humanitaria / Desastres (HADR)
+ Seguridad Marítima.
+ Transportes Estratégicos
+ Búsqueda y Salvamento (SAR)
+ Reposición y Logística
+ Medidas de Lucha Contra las Minas (MCM) Operaciones
+ Despliegue de Vehículos no Tripulados (AUV / UUV / USV)

+ Levantamientos Hidrográficos Operaciones







Donde podemos ver que no sería un pato en el agua ya también tendría medios propios de defensa, claro está que la ARB tendría que definir con el fabricante, cual seria las características más puntuales deseadas para sus necesidad, ya que es Modular Building System (DSN) y ofrece pre-diseñadas, opciones personalizadas para zonas de carga útil, Mando y Control, armas y sistemas de plataforma. Trabajando a través de los requisitos con el cliente, DSN es capaz de seleccionar el más adecuado - adaptado - configuración de la plataforma. Además, el sistema de construcción modular es ideal para cumplir con cualquier requisito de desarrollo económico y de involucrar yardas locales en el proceso de construcción.







Donde podrían ser 2 unidades, una más dirigida a actividades de operaciones anfibias (Comando de desembarco IMB) y otra como Comando de la Escuadra cumpliendo actividades más bien de combate a dicho desembarco, combinando sus 2 áreas de anavije, como áreas inundables para desembarco

http://products.damen.com/en/ranges/crossover
http://fdra-naval.blogspot.com/2015/12/diseno-clase-damen-crossover.html
http://products.damen.com/en/ranges/crossover/crossover-131a
http://desarrolloydefensa.blogspot.com/2015/09/buque-multiproposito-crossover-de-damen.html
http://products.damen.com/en/ranges/crossover/crossover-139cf

Es claro que para llegar a esto la ARB tendría que aumentar el número de unidades de combate, como 6 Fragatas Nuevas, ya tener full combate los 4 Patrulleros Oceánicos (convertidos en Corbetas) mas 8 Corbetas y así tener una proporción de 1 Fragata 2 Corbetas (Grupo de Operaciones), con lo que a su vez podría cubrir las 5 Zonas y uno mantenimiento, sin afectar las operaciones de combate de la Escuadra.
avatar
Chaco
Admin

Mensajes : 7450
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Escuadrón de buques anfibios y servicios

Mensaje por Ildefonso Machuca el Vie Feb 24, 2017 3:58 pm

los misterios del "comunismo"..



bajarlo.... http://minhateca.com.br/ildefonso/videos/DAMEN+Stan+Lander+5612+hull+Launching_original_ORIGINAL,1066772910.MP4(video)

publicado por DAMEN... botadura de un stand lander 5612 en el caribean Dry dock de la ciudad de la havana...

1) que paso con DAMEX ?
2) que paso con DAMEN ?
3) que ha pasado ?

agur
