Re: Fuerzas Armadas de Rusia

Mensaje por siberianwolf el Dom Sep 23, 2018 11:00 am

bien, poder disuasorio entonces... no se porque pensé que iban a utilizar munición nuclear prontamente... gracias nick
avatar
siberianwolf

Mensajes : 127
Fecha de inscripción : 29/03/2016
Edad : 26

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Jue Sep 27, 2018 3:50 pm

El nuevo sistema antiaéreo ruso vityaz:







https://www.army-technology.com/projects/s-350e-vityaz-50r6-surface-to-air-defence-missile-system/



https://www.armyrecognition.com/russia_russian_missile_system_vehicle_uk/s-350e_s-350_vityaz_50r6_air_defense_missile_data_pictures.html







S-350E Vityaz [Knight / Hero] (50R6)
Russia’s air defenders will soon be using super-maneuverable missile systems equipped with new generation munitions, a Defense Ministry spokesman said on 08 July 2015. “In addition to the S-400 systems, our air defense forces will start receiving the S-350 Vityaz missiles, which are more maneuverable and boast self-homing warheads of a new generation,” Colonel Igor Klimov told RIA Novosti news agency.
The Vityaz-350 systems are scheduled to enter service in 2016. The S-350E Vityaz (Knight) is a short-to-mid range air defense missile system intended to provide point defense against aircraft and precision attacks. It was developed by Almaz-Antey Company as a replacement for the ageing S-300PS, which was developed back in the early 1980s. The 9M96E naval version guided missile under development will be called Redut.
The S-350E Vityaz (Knight) is a short-to-mid range air defense missile system intended to provide point defense against aircraft and precision attacks. It was developed by Almaz-Antey Company as a replacement for the ageing S-300PS, which was developed back in the early 1980s. The 9M96E naval version guided missile under development will be called Redut.
The Vityaz ("Knight") complements the Morfey, the S-400 and the S-500 air defense systems in the future aerospace defense network to engage targets at ranges from five to 400 kilometers, and at altitudes from five meters to near space. The Vityaz, which is expected to replace the outdated S-300 systems, is superior to similar foreign models, according to Almaz-Antei statement. The system has been in the works since 2007 and features advanced all-aspect phased array radar, a new mobile command post and a launcher carrying 12 vertical-launch missiles, which used a variant of the 9M96 active radar homing missile.
The S-350 Vityaz missiles are more maneuverable and boast self-homing warheads of a new generation.” The 9M96E missile are ‘hit-to-kill’ designed for direct impact, and use canards and thrust vectoring to achieve extremely high G and angular rate capability. The key factor determining the effectiveness of the new system is its ability to simultaneously reflect attacks of different types of air threats from any direction, at all altitudes of flight, in all weather conditions, day and night and in difficult noise conditions. This is achieved through the use of a fundamentally new information tool - a multifunction radar. This feature is used in domestic air defense missile systems for the first time. In addition, the S-350E has high mobility and survivability. It takes only five minutes to bring the system on alert.
All products are available on truck chassis with high cross, manufactured at the Bryansk factory of wheel tractors. Serial production of the complex will be in the North-West Regional Center of Concern PVO "Almaz-Antey", in particular the State Obukhov factory and the factory radio equipment.
Russian Air Force will be adopted until 2020, more than 30 anti-aircraft missiles of average range "Hero". On this, as reported by RIA Novosti 24 January 2012, said the official representative of the Russian Defence Ministry Colonel Vladimir Drik. According to him, the new facilities will have to replace the outdated S-300P. In addition to the "Knights" in troops would also put about a hundred anti-aircraft missile and gun complexes "Carapace-C1".
According to the stated performance characteristics, it is superior to foreign counterparts and should replace a number of S-300 technological systems of obsolete Soviet-made modifications, as well as Buk anti-aircraft missile systems, partially. The vertical launcher of the Vityaz in combination with a powerful circular view multi-function radar allows the system to efficiently repel attacks from any direction, which distinguishes it from its competitors with inclined launchers (including the US air defense system Patriot). Owing to the upgraded design of the system and the use of advanced 9M96 missiles, the ammunition has increased dramatically: one launcher has 12 missiles instead of 4.
As indicated in the specifications of the new system, the S-350E is designed to protect objects from the massive strikes of current and future air threats, including those made by "stealth" technology, as well as tactical and operational-tactical ballistic missiles. The S-350E can operate autonomously, leading independent combat operations, as well as a part of air defense groups under the control of the higher command posts.
The S-350E "The Knight" consists of:

  • 50K6E / 50K6A command and control unit
  • 50N6E / 50N6A (2) Multifunction radar
  • 50P6E Launchers (up to Cool with
  • 9M96E2 (12) medium-range surface-to-air missile

The 50P6E launcher is designed for the transportation, storage, automatic prelaunch and launch surface-to-air missile

  • The number of surface-to-air missile launcher at -12.
  • The minimum interval between starts anti-aircraft guided missiles - 2
  • loading / unloading time - 30 minutes.
  • The maximum distance to the command and control point - 2 km

Multifunction radar 50N6E multifunction radar is the main information tool of S-350E and operates in a circular and sectoral conditions. Fighting the multifunction radar is being completely indifferent operator automatically by remote control from the point of command and control.

  • The maximum number of tracked targets in field maintenance mode -100,
  • The maximum number of tracked targets accurate auto-tracking mode - 8.
  • Max followed by anti-aircraft guided missile 16
  • Antenna azimuth rotation speed - 40 rev / min
  • The maximum distance to the point of command and control -2 km

The 50K6E battle management command and control point for managing multi-function radars and launchers. Command and control office provides interoperability with the neighboring S-350E and higher command post. The total number of tracked targets is 200. The maximum distance to the command and control points adjacent S-350E - 15 km. the maximum distance to a higher command post is 30 km.
ICD "Torch" began work on the new 9M96 missiles with a range of up to 50 km in the late 1980s. The design of the missile rocket motors used lateral movement large maneuvering. High accuracy destruction of air targets was provided by active homing. Simultaneously, the SAM is also proposed to use 9M100 air-to-air guided missiles with an even smaller size, and different in design. Oe of the more intriguing characteristic of the MRADS / Vityaz is that it is a dual-missile system, whereby each of the standard containers can be replaced by a pack of four smaller and shorter weapons The task of creating a unified missile system then was a priority, while they were engaged and ICD "Torch" and OKB "Innovator" that could give a chance to enter the "air-air" arms market, which had been a monopoly in the USSR of the "Vympel. 9M96E2 Surface-to-air missile.

Starting weight420 kg
Average speed900-1000 m / sec
Guidance Typeinertial with radio.
Typehoming head-active radar
Warhead typeexplosive
Warhead weight24 kg
The performance characteristics of the C-350E "Vityaz"

maximum number of simultaneous
aerodynamic targets16
maximum number of simultaneous Ballistic targets12
maximum number of simultaneously fired surface-to-air missile32
Range against aerodynamic targetsminimum / max. range of -1.5 / 60 km
minimum / max. height -10m / 30 km
Zone of defeat of ballistic targetsminimum / max. the range of -1.5 / s0 km
minimum / max. height -2/25 km
Time to bring to combat readiness to march5 minutes
Crew3 persons
South Korea's Cheongung (Iron Hawk) MR-SAM, was co-developed by a consortium of entities that included Russia’s Almaz Design Bureau, the ADD, LIG Nex1, Samsung-THALES and Doosan DST, was developed within a five-year period and entered the series-production phase. Some sources claim that in Russia, the Cheongung was produced as the S-350E Vityaz, but in fact the timelines are incongruent and the hardware is not even superficially similar. It is generally reported that the Cheongung project had contact with Russian developers, but any transfusion of technology seems to have been at the component level.
Russia’s Almaz-Antei corporation showcased for the first time its newest S-350E Vityaz mid-range air defense system at the MAKS-2013 air show near Moscow, August 27 to September 1. The new Russian system was reportedly shown to President Vladimir Putin during his 19 June 2013 visit to a St. Petersburg plant where it is being manufactured by the Almaz-Antei corporation. Almaz-Antey planned to hand over the system to the Russian Defense Ministry for testing before the end of 2013 and start deliveries to the Russian military in 2014.
Russia’s Almaz-Antei defense corporation planned to start deliveries of its newest S-350E Vityaz mid-range air defense system to the Russian army in 2016, the company said 11 September 2013. In 2015 the chief of the Almaz-Antei concern, Yan Novikov, said that the S-350 system Vityaz will begin to be batch-produced in 2015. As of July 2015, the S-350 Vityaz missiles were scheduled to enter service in 2016.





*** NOTA:EL MISIL 9M96E2,DEL SISTEMA S-350 "VITYAZ",SE LE ATRIBUYE UN ALCANCE DE 120 Km:

http://theduran.com/russia-completing-trials-s-350-anti-aircraft-missile-system/

Russia completing trials of S-350E Vityaz anti aircraft missile system


The Russians have confirmed that trials of the new S-350E Vityaz anti aircraft missile system are almost complete, and that it will enter service shortly.

The S-350E Vityaz is a medium range surface to air anti aircraft and anti missile system intended to replace shorter range categories of the well known but now obsolescent S-300 system (longer range versions of the S-300 are being replaced by the S-400 Triump).

In contrast to the S-300, whose mobile launcher carries 6 missiles, each S-350E Vityaz launcher carries and is able to launch 12 missiles.

These missiles come in three different forms: the 5.65 metre long 9M96E2, which has a maximum range of 120 kilometres, the 4.75 metre long 9M96E, which has a maximum range of 60 kilometres, and the 2.5 metre long 9M100, which has a maximum range of 10 kilometres.

Performance details of these missiles is classified, but it is believed that the long range 9M96E2 is hypersonic with speeds of around Mach 6, that the system incorporates an advanced 50N6A radar station with a multifunctional active electronically scanned array with 360° coverage, and that terminal guidance of the two long range missiles can use both active and passive radar guidance, and that the shorter range missile uses a form of very advanced infrared (heat seeking) guidance.

Here is film of Russian President Putin at the first unveiling of the S-350E Vityaz by its manufacturer Almaz Antey 3 years ago

A sea going version of the S-350E Vityaz system forms the basis of the Redut anti aircraft and anti missile system used by Russia’s new advanced Admiral Gorshkov frigate, which is due to enter service in November this year.

For land applications the S-350E Vityaz system will be integrated with the S-400 Triumf and very advanced and powerful S-500 Prometey system, which together with the ultra short range Morfey point defence system will provide Russia with comprehensive air defence coverage, including against stealth aircraft, intercontinental ballistic missiles and hypersonic missiles.
avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Vie Sep 28, 2018 2:25 pm

https://mundo.sputniknews.com/defensa/201808241081469338-rusia-eeuu-armada-mar/

Senado ruso promete respuesta adecuada a la creación de la Segunda Flota de EEUU
CC BY 2.0 / Official U.S. Navy Page
Defensa
23:30 24.08.2018URL corto
6170
MOSCÚ (Sputnik) — La creación de la Segunda Flota de la Armada de Estados Unidos amenaza las comunicaciones marítimas de Rusia en el Ártico, por lo que Moscú tomará medidas adecuadas para proteger su seguridad, declaró a Sputnik Alexéi Kondrátiev, vicepresidente del Comité de Defensa y Seguridad del Consejo de la Federación (Senado).
Horas antes, el jefe de operaciones navales de la Armada estadounidense, almirante John Richardson, anunció que el país norteamericano restableció su Segunda Flota, responsable del Atlántico Norte.

"La creación de esta flota amenaza nuestras comunicaciones marítimas en el norte (…) esto requiere determinadas medidas adecuadas", dijo el senador.
Kondrátiev no dio más detalles sobre las acciones que podría emprender Rusia, pero subrayó que "los parámetros cualitativos y cuantitativos de la Flota rusa del Norte se desarrollarán teniendo en cuenta el reforzamiento de EEUU en el Ártico, para garantizar la seguridad de la Federación Rusa en esta región".
avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Vie Sep 28, 2018 11:10 pm

https://spanish.almanar.com.lb/246336

Rusia anuncia que el sistema S-500 está cerca de quedar completado




El viceprimer ministro de la Federación de Rusia, Yuri Ivanovich Borisov, se refirió el miércoles a los recientes desarrollos del sistema de defensa aérea S-500 durante una conferencia de prensa.
“El desarrollo del sistema de defensa aérea S-500 está a punto de completarse”, dijo Borisov a los periodistas. Borisov no entró en detalles ni dio una estimación sobre la fecha en que estará operativo.
Según un informe de Sputnik, se espera que el S-500 “sea capaz de atacar objetivos en altitudes de más de 100 kms, una altitud mayor que la alcanzada por cualquier sistema de defensa de misiles existente”.
Sputnik también agregó que “100 kms y más es también una zona espacial cercana, donde la mayoría de los satélites militares extranjeros están ahora en órbita alrededor de nuestro planeta”.
Esto demuestra que el S-500 podría destruir satélites enemigos.
El S-500 es un sistema de misiles antiaéreos con capacidad antibalística que está siendo desarrollado por la compañía Almaz-Antey.
Es un sistema de misiles tierra-aire de nueva generación, diseñado para interceptar aviones, misiles de crucero y misiles balísticos intercontinentales. Con un alcance previsto de 600 kilómetros el S-500 sería capaz de detectar y dar seguimiento simultáneamente hasta 10 objetivos supersónicos que vuelen a una velocidad de 7 kilómetros por segundo.
Source: Agencias
avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por siberianwolf el Dom Sep 30, 2018 11:16 am

@nick7777 escribió:https://spanish.almanar.com.lb/246336

Rusia anuncia que el sistema S-500 está cerca de quedar completado






El viceprimer ministro de la Federación de Rusia, Yuri Ivanovich Borisov, se refirió el miércoles a los recientes desarrollos del sistema de defensa aérea S-500 durante una conferencia de prensa.
“El desarrollo del sistema de defensa aérea S-500 está a punto de completarse”, dijo Borisov a los periodistas. Borisov no entró en detalles ni dio una estimación sobre la fecha en que estará operativo.
Según un informe de Sputnik, se espera que el S-500 “sea capaz de atacar objetivos en altitudes de más de 100 kms, una altitud mayor que la alcanzada por cualquier sistema de defensa de misiles existente”.
Sputnik también agregó que “100 kms y más es también una zona espacial cercana, donde la mayoría de los satélites militares extranjeros están ahora en órbita alrededor de nuestro planeta”.
Esto demuestra que el S-500 podría destruir satélites enemigos.
El S-500 es un sistema de misiles antiaéreos con capacidad antibalística que está siendo desarrollado por la compañía Almaz-Antey.
Es un sistema de misiles tierra-aire de nueva generación, diseñado para interceptar aviones, misiles de crucero y misiles balísticos intercontinentales. Con un alcance previsto de 600 kilómetros el S-500 sería capaz de detectar y dar seguimiento simultáneamente hasta 10 objetivos supersónicos que vuelen a una velocidad de 7 kilómetros por segundo.
Source: Agencias

osea un sistema anti aereo que puede derribar satelites? tremendo juguetico si es verdad esa vaina
avatar
siberianwolf

Mensajes : 127
Fecha de inscripción : 29/03/2016
Edad : 26

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Dom Sep 30, 2018 2:39 pm

A los rusos se les reconoce(con pesar),que poseen la mejor tecnología en misiles antiaéreos,el S-500 está concebido como un sistema universal,capaz de abatir cualquier clase de blanco aéreo...la capacidad antisatélite es algo novedoso de este sistema Ruso,en lo personal,veo la evolución del CODAI en el sistema VITIAZ,y S-400,o en los chinos LY-80 y HQ-9.
avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Mar Oct 02, 2018 6:56 pm

Compatriotas el 1 de octubre Rusia celebra el Día de las Fuerzas Terrestres, en vísperas de esta fiesta, el jefe de las tropas terrestres rusas, el coronel general Oleg Saliukov, ha concedido al diario MK una entrevista, en el marco de la cual ha contado acerca de los sistemas de artillería más novedosos del país. Así, el coronel general ha indicado que en Rusia se está creando el novedoso complejo de artillería Nabrósok. Según el alto cargo militar, este tipo de arma se está desarrollando para las tropas de misiles y artillería. Saliukov ha especificado que este complejo de armas de artillería y mortero se diseña con varios tipos del chasis básico, incluso para equipar a las unidades del Ártico.

Para combatir a los vehículos aéreos no tripulados, los especialistas rusos están desarrollando el complejo de artillería antiaérea denominado 'Derivatziya-PVO', que cuenta con un cañón automático de 57 mm. Además, el coronel general ha señalado que el complejo de artillería interespecífico Koalitsiya-SV ya se encuentra en la etapa final de desarrollo. Según Saliukov, este obús autopropulsado cuenta con un innovador modo de disparo denominado 'ráfaga de fuego', que permite que varios proyectiles disparados desde un arma en diferentes ángulos alcancen simultáneamente el objetivo, lo que proporciona un golpe masivo.

Asimismo, Saliukov ha aseverado que ya se ha concluido el proceso de creación de la modificación ártica del sistema de misiles antiaéreos Tor-M2. Es capaz de destruir todo tipo de armas de alta precisión tanto desde una posición fija, como en movimiento.


FOTOS: Rusia está creando novedosos complejos de artillería

30 sep 2018 23:17 GMT

El jefe de las tropas terrestres rusas, el coronel general Oleg Saliukov, ha contado acerca de los sistemas de artillería más novedosos del país.

avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Sáb Oct 13, 2018 7:38 pm



*Foto de v.karpenko
Misil VERBA..el MANPADS más moderno del mundo.











bmp-3




avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Sáb Oct 13, 2018 9:56 pm































avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Lun Oct 15, 2018 4:11 pm

Compatriotas esta es la nueva Fragata Rusa Proyecto 22350 Clase Almirante Serguéi Gorshkov, por sus líneas furtivas son muy agradables a la vista y además letal, si quieren saber mas de ella aquí les dejo el enlace parra que visualicen mejor, aquí diagrama de las armas que lleva, solo está operativa 1 como otra en construcción y planificadas 4 más.



Honor a su autor

Clase Almirante Serguéi Gorshkov
https://en.wikipedia.org/wiki/Admiral_Gorshkov-class_frigate


FRAGATA GORSHKOV - el nuevo poder naval ruso - BOLAZOmedia
https://www.youtube.com/watch?v=gcOHFPKBKtw
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Lun Oct 15, 2018 4:13 pm

Compatriotas aquí les dejo unos videos interesantes:

El Su-57 cazó y persiguió a los F-22 y F-35 dejándolos estupefactos


Los S-400 y el Su-35 amenazan al Dólar y destruyen la industria armamentística occidental
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Lun Oct 15, 2018 4:15 pm

Compatriotas aquí les dejo unos videos interesantes:

Armas de ciencia ficción: Así son los cazas rusos de sexta generación
https://www.youtube.com/watch?v=zqsSunR01PA


Rusia promete arrasar con el Reino Unido en caso de agresión contra infraestructuras rusas
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por ONYX el Lun Oct 15, 2018 5:35 pm

MIREN A ESTE CARAJITO!!!


ONYX

Mensajes : 375
Fecha de inscripción : 18/07/2017

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Mar Oct 16, 2018 6:56 pm

@ONYX escribió:MIREN A ESTE CARAJITO!!!



No chico,los narcolombianos dicen que el typhoon es más maniobrable, Laughing Laughing Laughing Razz Razz


traigo esto ...


https://actualidad.rt.com/actualidad/292137-foto-misil-furtivo-ruso-j


VIDEO: El Ejército ruso muestra de cerca el misil furtivo J-101

El novedoso misil furtivo de crucero con capacidad nuclear J-101 se aprecia por primera vez en un video de ejercicios de la Fuerza rusa de Misiles Estratégicos.



Un video obtenido durante los recientes ejercicios de la tríada nuclear rusa y publicado por el Ministerio de Defensa en YouTube muestra la instalación del más novedoso misil de crucero con capacidad nuclear ruso J-101 en el compartimiento interno de bombardero pesado estratégico Tu-95MS y en el compartimento interno del bombardero supersónico de gran alcance Tu-160.

El peso de lanzamiento del misil de crucero J-101, algunas de cuyas características siguen siendo clasificadas, se estima en 2.400 kilogramos, de los que 400 se corresponden al peso de la ojiva. Otra versión del misil, la J-102, porta una ojiva nuclear.

La precisión de impacto de este misil tiene un margen de error de 10 metros. Cada bombardero Tu-95 es capaz de portar ocho de estos misiles, que tienen un alcance de hasta 5.500 kilómetros. Los bombarderos Tu-160 pueden portar 12 J-101 en su compartimiento interno.

Estos misiles de precisión, que se fabrican según tecnologías de reducción de su sección transversal de radar, se han dado ampliamente a conocer a raíz de su uso contra terroristas en Siria.

avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Dom Oct 21, 2018 2:42 pm

Les presento la versión "export" del BUK M3,el"viking",un sistema que mejora y en mucho al BUK M2E con el cual contamos :



The Buk-M3 also nicknamed Viking, medium-range surface-to-air missile system is a modernized version of the Buk-M2 system, features advanced electronic components and a deadly new missile and could be regarded as a completely new system.

A Buk-M3 Viking missile battery consists of two TELAR 9A317M (Transporter Erector LAuncher and Radar) and one TEL 9A316M (Transporter Erector Launcher) vehicle. The TELAR is based on the GM-569 tracked armoured chassis, carries six ready to fire missiles mounted on a turntable that can traverse a full 360°. The turret of the Buk-M3 TELAR includes fire control radar at the front and a launcher with six ready-to-fire missiles on top. The TEL uses the same tracked chassis as the TELAR Buk-M3 but the turret is fitted with two blocks of six missiles

The Buk-M3 system boasts a new digital computer, high-speed data exchange system and a tele-thermal imaging target designator instead of the tele-optical trackers used in previous models. A battery of Buk-M3 missiles can track and engage up to 36 targets simultaneously, while its advanced 9R31M missile is capable of knocking down all existing flying objects, including highly maneuverable ones, even during active electronic jamming.

The Buk-3M’s target-destruction probability has reached 0.9999 and its maximum destruction range has been increased by 25 kilometers and now stands at 70 kilometers. The Buk-M3 is able to destroy any types of air targets from a range of 2.5 to 70 km, with a speed of 3,000 m/s at an altitude from 15 m to 35 km.



avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Dom Oct 21, 2018 2:56 pm

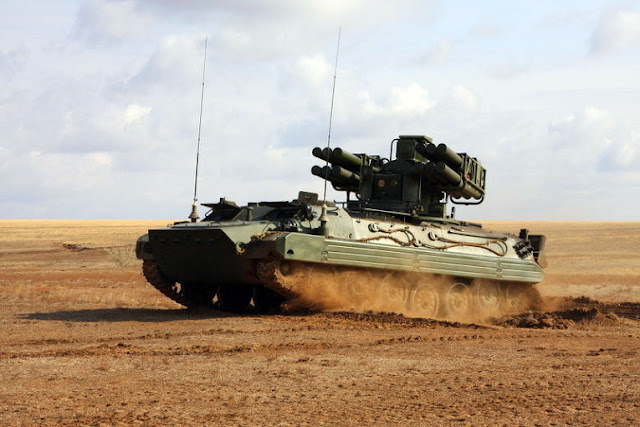

El sistema de misiles antiaéreos strela/SOSNA

http://kbtochmash.com/press-eng/articles-eng/articles-eng_4.html



Press & Media

   Articles
   Exhibitions

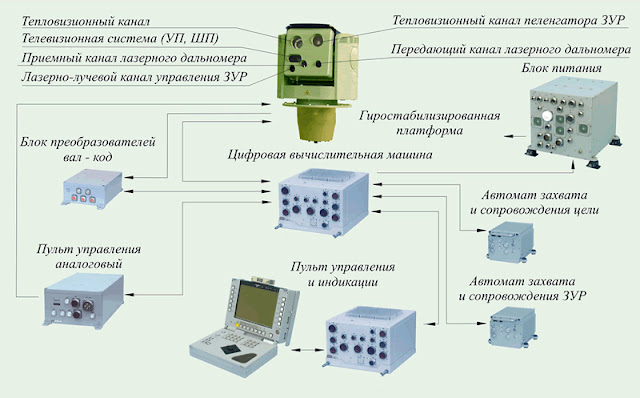

Sosna: Air Defense Missile System (ADMS)
Oleg Korotkov– General Designer of Special Engineering, Doctor of Science, Academician of Russian Academy of Rocket and Artillery Sciences
Vladimir Ukleev– Discipline Head
Vladimir Kopylov– Head of Foreign Economic Relations Department


Sosna: Air Defense Missile System (ADMS)
Oleg Korotkov– General Designer of Special Engineering, Doctor of Science, Academician of Russian Academy of Rocket and Artillery Sciences
Vladimir Ukleev– Discipline Head
Vladimir Kopylov– Head of Foreign Economic Relations Department

SAM 'Sosna'ADMS Strela-10 was developed by Nudelman Precision Engineering Bureau in the 70th and produced by Saratov Block Building Factory. The System has proved in troops as a highly effective, dependable and easy-to-operate armament.

The system was upgraded several times, has been made and delivered to tac¬tical air defense troops of Russian Armed Forces in sufficient amount and is itself one of the basic combat units on a tactical level of air defense.

A considerable amount of ADMS Strela-10 in various modifications has been delivered to the armies of more than 20 states in Middle East, Africa, Latin America and the Eastern Europe.
Now the development of ADMGS Pantsyr-S1 is completed and modernization of ADS Tor is done. These air defense systems distinguish themselves by high technological state of the art, availability of several firing channels and are capable to struggle against the wide range of air targets. However these systems are characterized by high complexity and high cost. They are also vulnerable for ARM because of radio-frequency radiation. Therefore as long ago as the nineties of the last century Arkady Shipunov, Academician of Russian Academy of Sciences has suggested developing a substitution for ADMS Strela-10 – it should be light, passive and rather inexpensive ADMS with an electro-optical control system and laser-guided SAM. This new system is intended for strengthening a tactical air defense and operation both independently and as a part of the composite air defense units. Nudelman Precision Engineering Design Bureau has continued its close cooperation with Saratov Block Building Factory.

By results of the carried out justifications the solution was accepted that the new perspective system, in comparison with ADS Strela-10M3, should possess qualitatively higher level of combat characteristics, namely:

• increase in combat range from 3 – 5 to 8 – 10 km;
• increase in ammunition load at a launching system from 4 to 12 SAMs;
• engagement not only airplanes, helicopters, UAVs and large cruise missiles, but also small-seized air attack weapons, including striking elements of high-precision weapon;
• almost completely automated combat performance cycle, including detection, taking for autotracking and missile guidance.

The export version of ADMS Strela-10 received the designation SOSNA.
Main principles of the system construction:

1. The system is based of new small-size highly effective air defense guided missile and new high-precision ECM-protected electro-optical control system (EOCS).
2. The missile is made as two-stage, with detachable engine and TV-guidance. The system incorporates the accumulated experience and modern approved technologies and has minimum overall dimensions and cost by ensuring a high efficiency. The missile is developed as maintenance-free and non checkable item.
3. The combined control system is used for missile guidance: a smoke-protected radio command system (on launching trajectory); high-precision ECM-protected laser beam guidance (after engine detachment and missile injection into a sight line).
4. High efficiency of missile is attained owing to high accuracy of guidance, use of specially developed two-section warhead with circular diagram of proximity fuse which overlaps the guidance errors, and also due to short flight times to the target.
5. High accuracy of SAM guidance is ensured due to minute errors of target tracking, high accuracy of laser-guidance system, large available lateral g-load of missile and due to application of special control algorithms realized in the microcomputer onboard a missile.
6. EOCS is developed as self-sufficient, with the necessary list of information channels, with own stabilization system, automatic guidance system and digital computer system.
7. EOCS could be used day/night and in adverse weather conditions owing to application of high-sensitivity thermal image channel that is not influenced by the fog and smoke. EOCS also can execute independent automatic sector search by zone scanning and can detect the targets by means of automatic control unit of target acquisition and tracking.
Engagement zones:
a) Helicopter AN-64 - 100 m/s c) Aircraft of F-16 type - 300 m/s
b) Aircraft of A-10 type - 200 m/s d) ALCM type cruise missile - 250 m/s
Altitude, m
Heading Range, m
Advanced Thermal Imager

8. EOCS has increased jamming immunity due to using information channels with narrow fields of sight and application of special signals processing algorithms in the automatic control unit of target acquisition and tracking considering the target signatures. Besides, it is impossible to distort laser spot beam rider guidance or to flash an optoelectronic sensor of a flying missile by the similar laser beam.
9. The system can be used in automatic, inertial and semiautomatic laying modes. High automation of combat performance processes is attained owing to application of modern algorithms, and also due to information processing and decision making system, allowing to exclude the necessity of permanent operator participation in the fast flowing combat performance processes. In the semiautomatic mode which is used mainly in difficult counter measures environment the system is controlled by operator.
10. The missiles and EOCS are installed on the turning unit (mount) with gears for laying of two packages of missiles in containers. 12 SAMs are ready to launch and placed compactly enough on a launching mount owing to small weight and rather small overall dimensions of missiles.
11. The turning part is made as firing compartment which can be mounted on various carriers. In order to increase the crew safety and ensure the comfortable working environment and also to reduce overall dimensions and inertia moment of rotating part, the crew is arranged in the vehicle.
12. The combat vehicle of the system is equipped with modern precision toponavigation equipment and also set of data transceiving to the battery and regimental command posts.
13. The high concealment of the system is ensured by virtual absence of radio-frequency emission that is caused by EOCS application for from own EOCS in a mode of independent sector search. The radio channel is used within nearby two seconds only for missile guidance on a boost phase; for the subsequent guidance a laser beam is used. The data transceiving equipment of a combat vehicle used mainly for data receiving. Also the special coatings and constructive features are used to reduce thermal and specific signatures of a combat vehicle.
On the customer's requirement the system can be equipped with small-size acquisition radar.
SAM Sosna-R consists of main-propulsion stage, separated engine and detachment point. The SAM placed and stored in the transport-launching container (TLC) and launched from it. The missile has small acceleration time and is characterized by high aeroballistic efficiency.
The electro-optical system control (EOCS) ensures the target detection, automatic acquisition, tracking, measuring of angular coordinate and distance, and also laying of an information field of laser-beam control channel to the target at any time in the conditions of jamming and natural noise, including against the background of clouds, terrain features and horizon line.
Structure of EOCS:

1. Gyrostabilized platform where the following units are placed:
  • TV system;
  • thermal imaging channel;
  • laser range finder with beam deviation device;
  • equipment of missile control laser-beam channel;
  • thermal imaging channel of missile direction finder;
  • climate control device.
2. Digital computer
3. Control and display panel.
4. Automatic control unit for target acquisition and tracking.
5. Equipment of direction finder on a missile.
6. Analogue control unit.
7. Block of shaft-position encoders.
8. Power supply unit.

The system ensures large impact zones due to combination of high level of performances of missile and control system.

ADS Sosna can be used as a part of the battery, including the battery of mixed air defense unit, receiving target designation from a battery control post, from the commander's vehicle, or independently. Thus, the development of ADS Sosna will allow receiving a system with very high level of performances by acceptable level of expenditures. It is necessary to note that for the first time the system of this class will be capable to struggle effectively with wide range of high-precision strike weapons, and also to detect the targets in large sector and targeting SAM up to range of 10 km, not disclosing itself by radio-frequency radiation. Battery of SAM Sosna can use the sector search and thus can operate without external target designation, carrying out all-around surveillance and target designation in a passive mode that does impossible the attacks of antiradiation missiles.
Main characteristics of EOCS
operating modes automatic, semi-automatic, inertial
target detection external target designation, autonomous automated target sector search
range of guidance angles, deg
  azimuth ± 178
  elevation - 20... + 82
max angular velocity and acceleration, deg/s / deg/s2 50 / 150
field of vision, deg
  television system 2.0 х 3.0 / 6.5 х 9.0
  thermal imaging system 2.2 х 2.7 / 6.7 х 9.0
acquisition range (meteorogical optical range = 15 km, PH = 80%), km
airplanes / helicopters / cruise missiles / armour installations 16...30 / 10...14 / 8...12 / 8
measures distance, km up to 20
accuracy (MSE):
  stabilization, mrad 0.07
  finding of coordinates / distances, mrad/m 0.2 / 5.0
  lazer rangefinder guidance, mrad 0.1
laying of information field of lazer beam control channel, mrad 0.08... 0.12





www.youtube.com-2018.08.23-19-20-50.jpg" alt="" />



www.youtube.com-2018.08.23-19-21-52.jpg" alt="" />

Structure principles

• mount of missile armament with a launcher in one combat vehicle, air search and target tracking equipments, missile flight control units that are combined by integrated optronic combat control system
• missile armament consists of 12 high-speed high-precision maintenance-free missiles SOSNA-R deployed in a launcher. Light weight of the missiles allows to dispose of a transport/loading vehicle from the system
• optimal configuration of surface-to-air guided missile (SAM) payload allows to improve impact effect due to increased weight of spread warheads and application of impact/non-impact laser fuse with continuous circular beam pattern and adaptive burst time
• special multichannel automatic high-precision practically all-weather and day/night optronic control system
• combined missile control system:
- radio command system in start zone
- remote orientation in laser beam after engine division and missile targeting to the line-of-sight
• optronic combat control system with sector scan and in the automate target designation mode provide autonomous target detection capability


The Sosna-R rocket is also used in the modernization of the Strela-10M4 complex. "Moreover, we are positioning this complex in such a way that we are ready to put it on any carrier with a carrying capacity of over 3.5 tons," Kopylov emphasized. "We proposed an" easy "upgrade of the Strela-10M4 anti-aircraft missile system. The transformations relate to equipping the complex with a thermal imaging system with a capture and tracking automatic device, which made it possible to operate a guided missile with an infrared targeting head at night. Now the issue of serial production of the complex is being decided, the representative of the Design Bureau noted. Source: bastion-opk.ru

www.youtube.com-2018.08.23-19-17-28.jpg" alt="" />

www.youtube.com-2018.08.23-19-18-11.jpg" alt="" />


SOSNA-R 9M337 (SA-24)


www.youtube.com-2018.08.23-19-20-33.jpg" alt="" />

The SOSNA-R 9M337 (SA-24) hyper-velocity beam rider missile is a two-stage missile designed for interception of fired wing aircraft and helicopters, as well as guided weapons and cruise missiles. This missile type is also capable of engaging light armored vehicles.

The missile uses radar-guidance for boost phase, transitioning to laser beam guidance for mid-course corrections and the terminal phase. The 28 kg missile can sustain maximum dynamic loads of 40Gs, cruises at a speed of 570 m/sec and has a top speed of 920 m/sec.

The missile is equipped with a fragmentation charge activated at close proximity flyby, or a rod penetrator, which is used when a direct hit can be achieved. The missile uses a selective proximity/impact fuse with continuous circular pattern scan and adaptive burst rate in order to support both kill mechanisms. SOSNA-R missiles are designed to engage targets at ranges of 1 – 10 km and altitudes of 6 – 15,000 feet. Source: defense-update.com

Qualities

• high effectiveness of combat application including high-speed and low-flying targets and helicopters during pop-up maneuvers
• high automation of combat processes
• day/night and all-weather capability of combat processes
• concealed fire preparation and high survivability
• unlimited minimum flight altitude of hitting target
• radar and optical countermeasure equipments immunity
• capacity to firing on the move







avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Vie Oct 26, 2018 9:08 pm

Compatriota nick7777, otra perla más por si no lo sabían, donde en nuestro caso para el CODAI, ya sabíamos que existían los S-400 Triumf, S-500 Prometeo y está en desarrollo el S-1000, como que con el CODAI hay que expandirse más.


¿De qué es capaz el nuevo sistema antiaéreo S-1000 ruso? Acá te lo cuento todo


EEUU en Shock: Nuevo sistema antiaéreo S-1000 ruso
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Lun Oct 29, 2018 4:01 pm

Compatriotas podrán decir que no es importante pero silo es ya que hasta el momento es único sistema de propulsión en el espacio, que permitirá llegar a otros planetas y galaxias.


Rusia prueba con éxito un elemento clave del motor nuclear espacial

29 oct 2018 14:01 GMT

Especialistas rusos están desarrollando un nuevo sistema de refrigeración para las plantas de propulsión nuclear de naves espaciales.

https://actualidad.rt.com/actualidad/293802-rusia-prueba-motor-nuclear-espacio
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Miér Oct 31, 2018 10:14 pm

Compatriotas siberianwolf, Nick7777 y vudú 1, seria claro que para complementar el nivel donde estamos, sería conveniente suplementar con sistemas Chinos del nivel S-200 y S-300, como del paragua de menores rangos, para así tener un mayor número de plataforma y evitar la saturación del sistema, por volumen o número de misiles dirigidos a esta nación.

Para un futuro a mediano alcance sería conveniente alistar S-400 y S-500, realizando una redistribución en el territorio de los sistemas anteriores, para más allá habrá que alistar el S-1000 con sistemas lasser para la interceptación de misiles hipersónicos, no nos queda de otra, claro está que mi propuesta se basa en los existentes para esta fecha, como también las contramedidas electrónicas y blindar nuestro espacio aéreo, parto del deber ser.
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Mar Nov 06, 2018 10:41 pm

Compatriotas aquí tienen la nueva versión del Helicóptero Mil Mi-28NM, en espera que les guste y que nos llegue:

Rusia inicia pruebas de poderoso helicóptero de combate Mi-28NM



Honor a su autor.
First flight of modernized Mi-28NM "Night Hunter" with top-mounted radar.
https://www.youtube.com/watch?v=cazyAj4V21I
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por vudu 1 el Jue Nov 08, 2018 9:26 am

Loa aportes estan muy buenos.

_________________
rastrear detectar y destruir infante listo¡¡¡¡¡
avatar
vudu 1
Admin

Mensajes : 2430
Fecha de inscripción : 27/03/2016
Edad : 42

http://foromilitarvenezlano.forovenezuela.net

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Jue Nov 08, 2018 8:17 pm

https://actualidad.rt.com/actualidad/294906-rusia-comenzar-desarrollo-bombardero-estrategico-unico

Rusia comienza el desarrollo del futurista bombardero de producción nacional PAK-DA
Publicado: 8 nov 2018 01:32 GMT

El consorcio ruso de la industria aeroespacial OAK informa sobre el arranque de un proyecto de aviación de largo alcance "único". Promete acabar siendo la aeronave de combate universal de las Fuerzas Armadas nacionales.




En Rusia ha dado inicio el desarrollo del avanzado bombardero estratégico PAK-DA, que promete convertirse en la aeronave de combate universal de las Fuerzas Armadas. Lo ha comunicado a través de su perfil de Facebook la Corporación Unida de Construcción Aérea (OAK, por sus siglas en ruso).

"Ha comenzado el desarrollo del complejo prospectivo de aviación de largo alcance [PAK-DA, por sus siglas en ruso]", precisa el consorcio, que destaca las características "únicas" de la aeronave.

Este avión futurista de largo alcance será una enorme y sigilosa plataforma para portar múltiples misiles, la cual dispondrá de gran autonomía y tendrá capacidad para operar desde pistas de pequeño tamaño.
La OAK añade que gracias a este nuevo proyecto, así como a la modernización de los bombarderos Tu-160M y Tu-95MS, "se fortalece el componente aéreo de las fuerzas nucleares estratégicas de Rusia".

Con el tiempo, la Fuerza Aérea de Rusia espera que el PAK-DA, dotado de misiles hipersónicos de gran alcance e inteligencia artificial, reemplace tanto a esas aeronaves como al bombardero estratégico Tu-22M3.

Finalmente, la corporación rusa precisa que los trabajos de modernización y desarrollo del PAK-DA se encuentran controlados de cerca por el ministro de Defensa de Rusia, Serguéi Shoigú, y el comandante supremo de las Fuerzas Armadas del país, Vladímir Putin. Se espera que el complejo se incorpore a gran escala hacia 2025.
avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Chaco el Vie Nov 16, 2018 11:01 pm

Compatriotas será que alguna vez se aliste este avión desesta generación, ha sido emitido por la cadena militar Zvezdá, un reportaje sobre las pruebas de sigilo del avión de combate más avanzado de Rusia, el Su-57. Las pruebas de este tipo se realizan en las cámaras anecoicas de radiofrecuencia, recintos con un revestimiento especial en sus paredes que absorbe las ondas electromagnéticas.

En el caso del Su-57, el revestimiento que absorbe las ondas de radio se aplica solo al vidrio de la cabina en la que se coloca un maniquí ocupando el asiento del piloto. Las pruebas permiten determinar si se han aplicado suficientes capas de revestimiento o si es necesario agregar más. Las pruebas ayudan a determinar la eficiencia de la aeronave para absorber y dispersar las ondas de radar, y si la sección transversal de radar, que se mide en metros cuadrados, se corresponde a los parámetros necesarios.

"El revestimiento especial no se aplica a todo el avión. Por supuesto, se puede hacer todo el fuselaje de materiales absorbentes de ondas de radio, pero luego surge la cuestión de la solidez", explico Andréi Lagarkov, especialista de Sukhoi a cargo de características de sigilo del Su-57.


VIDEO: Ponen a prueba el sigilo del caza ruso Su-57

16 nov 2018 02:07 GMT

Un canal ruso de televisión muestra la prueba de sigilo del caza ruso de quinta generación Su-57 en la mayor cámara anecoica del país.

Кадры испытаний Су-57 на малозаметность



https://actualidad.rt.com/actualidad/295831-video-pruebas-sigilo-caza-su57
avatar
Chaco
Admin

Mensajes : 12939
Fecha de inscripción : 27/03/2016
Localización : Ciudad Mariana

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por nick7777 el Dom Nov 18, 2018 12:01 pm

https://actualidad.rt.com/actualidad/295925-video-lanzan-torpedos-crucero-ruso

VIDEO: Lanzan un misil de prueba desde el crucero nuclear ruso Pedro el Grande

El proyectil fue lanzado en el marco de los ejercicios llevados a cabo en el mar de Barents.



El Ministerio de Defensa de Rusia ha publicado un video que muestra el lanzamiento de un misil desde el crucero nuclear Piotr Veliki (Pedro el Grande, en ruso) de la Flota del Norte rusa.
El lanzamiento tuvo lugar en el marco de los ejercicios antisubmarinos en el mar de Barents. Como parte del entrenamiento se destruyó un objetivo submarino 'enemigo', cuyo papel fue desempeñado por un sumergible nuclear de la Flota del Norte.

Al ser eyectado, el proyectil del sistema de misiles submarinos RPK-6 Vodopad (Cascada, en ruso) ―con un alcance de hasta 50 kilómetros― primero se sumergió bajo el agua y luego prosiguió su ruta en el aire hasta desaparecer detrás de las nubes.

La etapa práctica del ejercicio se llevó a cabo después de que las tripulaciones de cruceros submarinos y de superficie realizaron tareas de búsqueda y seguimiento.

El Piotr Veliki, botado en 1989, es la mayor nave militar del mundo que no es un portaviones. Tiene 252 metros de eslora y 25,5 de manga.



avatar
nick7777
Admin

Mensajes : 6134
Fecha de inscripción : 27/03/2016

Volver arriba Ir abajo

Re: Fuerzas Armadas de Rusia

Mensaje por Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 23 de 23. Precedente  1 ... 13 ... 21, 22, 23

Volver arriba

- Temas similares


Permisos de este foro:
No puedes responder a temas en este foro.
